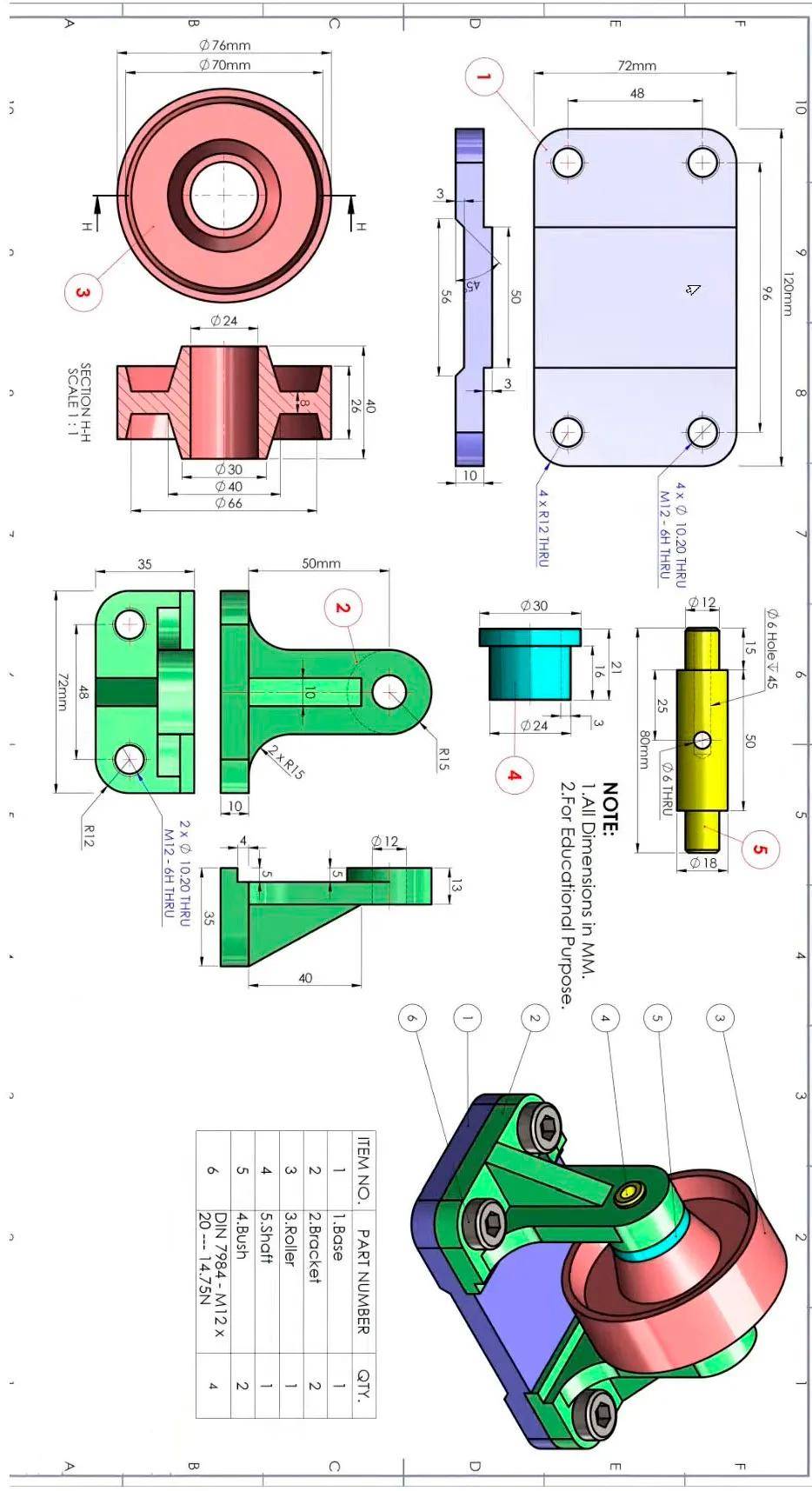

SolidWorks自上而下设计案例之皮带轮支座建模

摘要： SolidWorks作为设计师比较钟爱的三维设计软件，有一个非常重要的功能，就是可以使用SolidWorks进行自上而下的设计，也就是我们直接新建SolidWorks装配体，然后再...

SolidWorks作为设计师比较钟爱的三维设计软件，有一个非常重要的功能，就是可以使用SolidWorks进行自上而下的设计，也就是我们直接新建SolidWorks装配体，然后再里面插入新零件，实现自上而下的关联设计，非常不错的思路。但也需要一定的SolidWorks画图基础，一般出图，有可能整个人都嘛了！

今天分享一个SolidWorks自上而下的设计案例，希望可以带大家一起巩固SolidWorks建模。

建模步骤

1、【装配体】-【插入零部件】-【新零件】-点【前视基准面】开始草绘。

2.画草图如下：

3.【拉伸凸台】两侧对称：72 。

4.【圆角】半径：12 。

5.【异型孔向导】孔类型：直螺纹孔；标准：DIN，类型：螺纹孔，大小：M12，终止条件：完全贯穿。

5-1.位置：重合到四个圆角的圆心。

6.【退出编辑零部件】。

1.还是刚才的装配体，我们继续画第二个零件，【新零件】点零件一的蓝色面，进入草绘，【转换实体引用】这个面。

2.【拉伸凸台】给定深度：10 。

3.【拉伸切除】在实体侧面画矩形，完全贯穿。

4.在蓝色面上画草图。

5.【拉伸凸台】给定深度：8 。

6.【拉伸凸台】【转换实体引用】两个圆，给定深度：13 。

7.在该零件的【上视基准面】画斜线。

8.【筋】宽度：10 。

9.【圆角】半径：15 。

10.【异型孔向导】规格与零件一的孔相同。

11.零件二绘制完成。

继续画第三个零件

1.【新零件】在装配体的【前视基准面】画草图。

1-1.镜像草图到左边。

2.【旋转】。

3.零件三绘制完成。

第四个零件

1、【新零件】在零件二的蓝色面上草绘。

2.【转换实体引用】零件三的两个圆。

2.【拉伸凸台】成形到一面：零件三的端面。

3.【拉伸凸台】在上一步拉伸圆环端面上草绘，给定深度：21。

4.零件四绘制完成。

零件五

1.【新零件】在装配体的【右视基准面】草绘，【转换实体引用】圆。

2.【拉伸凸台】两侧对称：80。

2.【拉伸凸台】两侧对称：50 。

3.【拉伸切除】。

4.【异型孔向导】孔类型：钻孔大小；直径：6 ，深度：45。位置在轴的左侧端面。

5.零件五绘制完成。

零件六

1.点绿色面【智能扣件】，在扣件上右键——DIN7984 ；长度：14.75；螺旋线显示：图解。

2.【镜像】选择零件2、4、6 ，下一步。

完成。
